MASCHINE MODULAR TRIGGER – Module DIY (Obi Riddim Modular)

MASCHINE MODULAR TRIGGER est un module DIY qui transforme des messages MIDI en 16 sorties trigger/gate avec un clock out et un reset/start synchronisé, idéal pour piloter un système modulaire, des percussions analogiques ou tout périphérique acceptant des impulsions.

Fonction principale : 16 sorties TRIGGER pilotées par notes MIDI

Le module écoute le canal MIDI 10 et convertit les notes MIDI 60 à 75 en sorties dédiées 1 à 16 :

• Note ON → sortie active + LED correspondante allumée

• Note OFF → sortie inactive + LED éteinte

Chaque sortie dispose de sa prise jack et d’un témoin LED, pour une lecture immédiate de l’activité.

Horloge (Clock) + Reset synchronisé

En plus des triggers, le module gère la synchro tempo :

• CLK OUT : impulsion générée à partir du MIDI Clock

• RST OUT : impulsion envoyée à la réception de MIDI Start (pratique pour recaler séquenceurs/clock dividers)

Les impulsions CLK et RST sont des pulses courts (≈ 20 ms), adaptés à la majorité des entrées clock/reset en modulaire.

Clock Divider (division de tempo)

Le module intègre une division d’horloge (clock divider).

(Le bouton “clock divider” est prévu dans le code/panneau pour faire évoluer cette division selon tes réglages.)

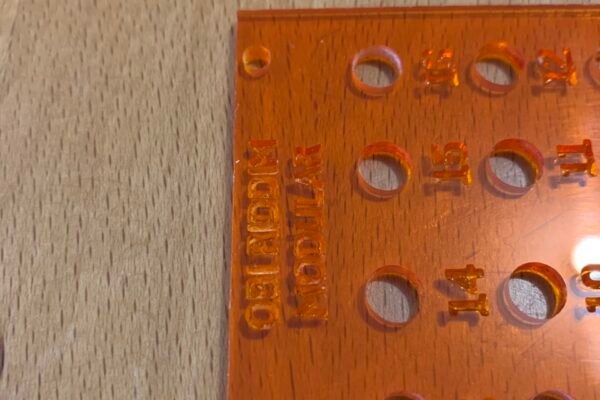

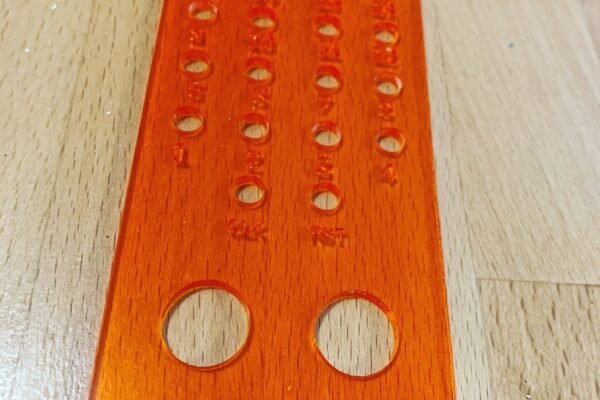

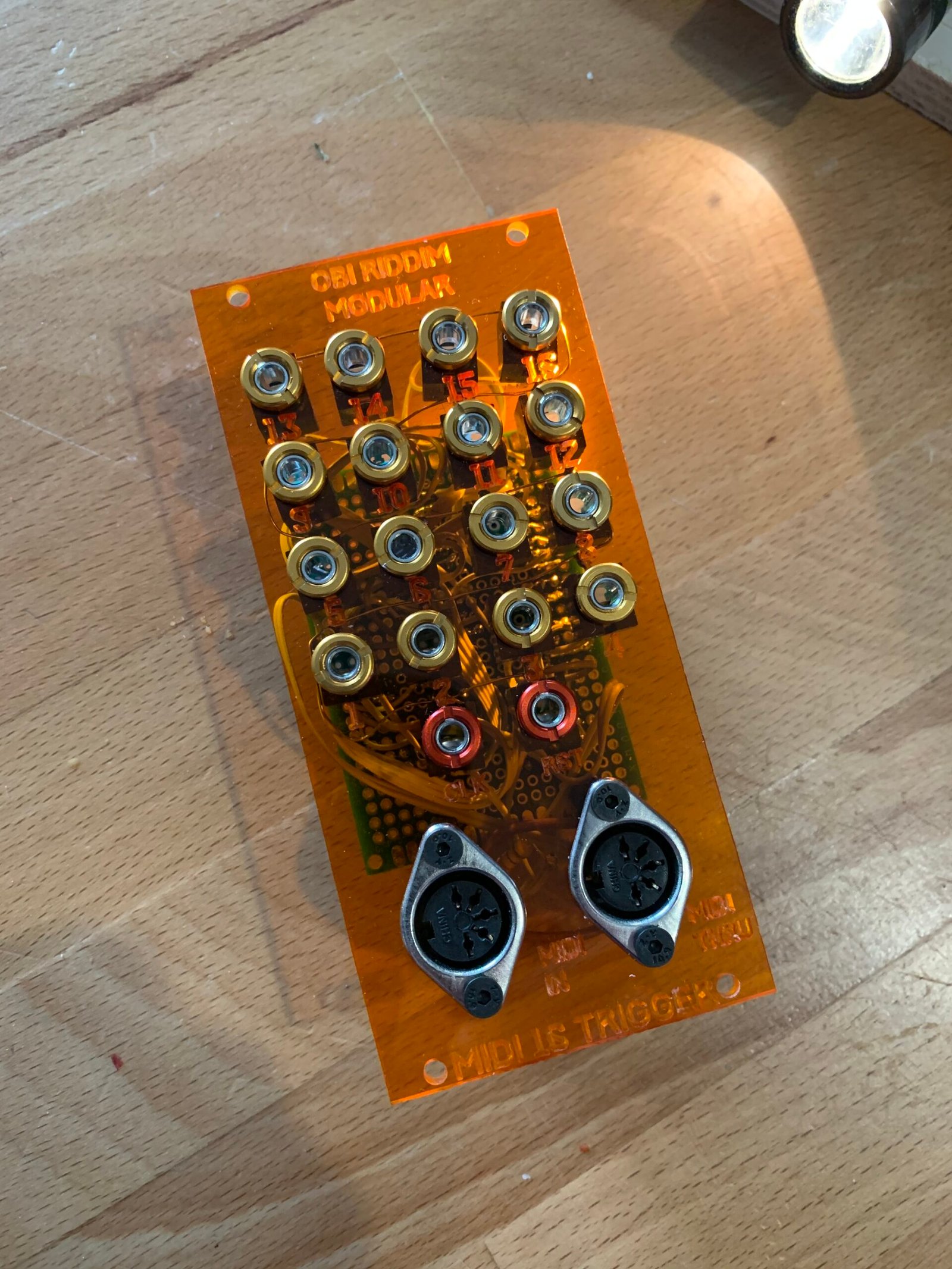

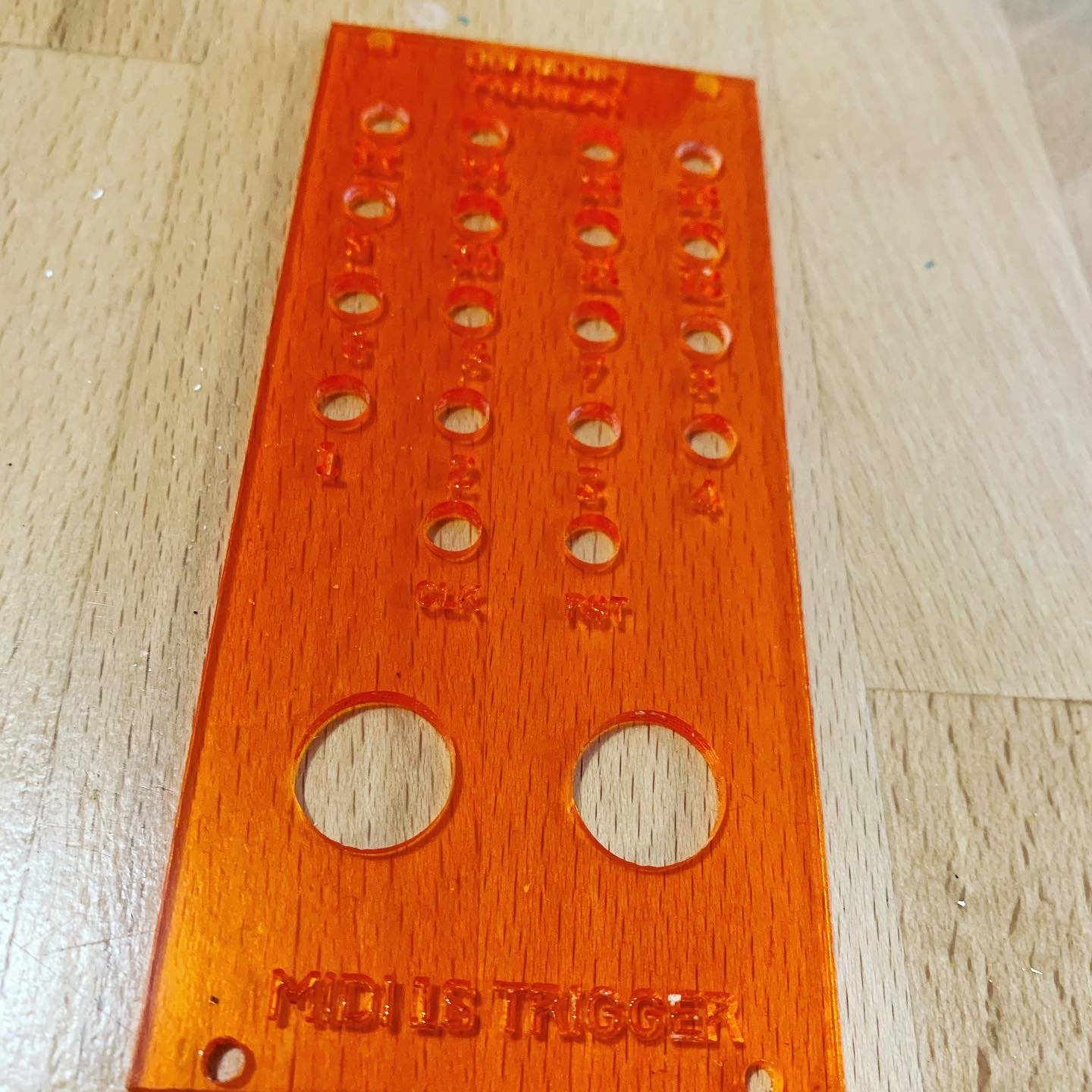

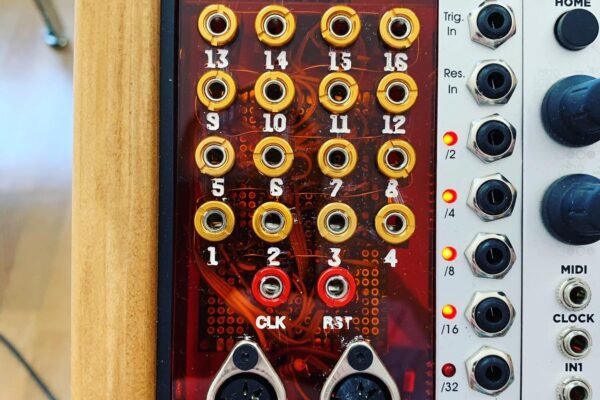

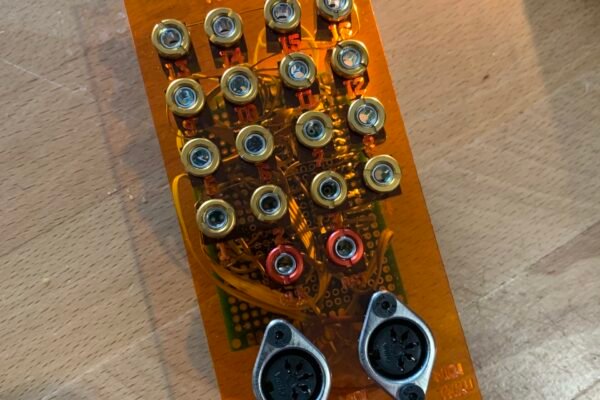

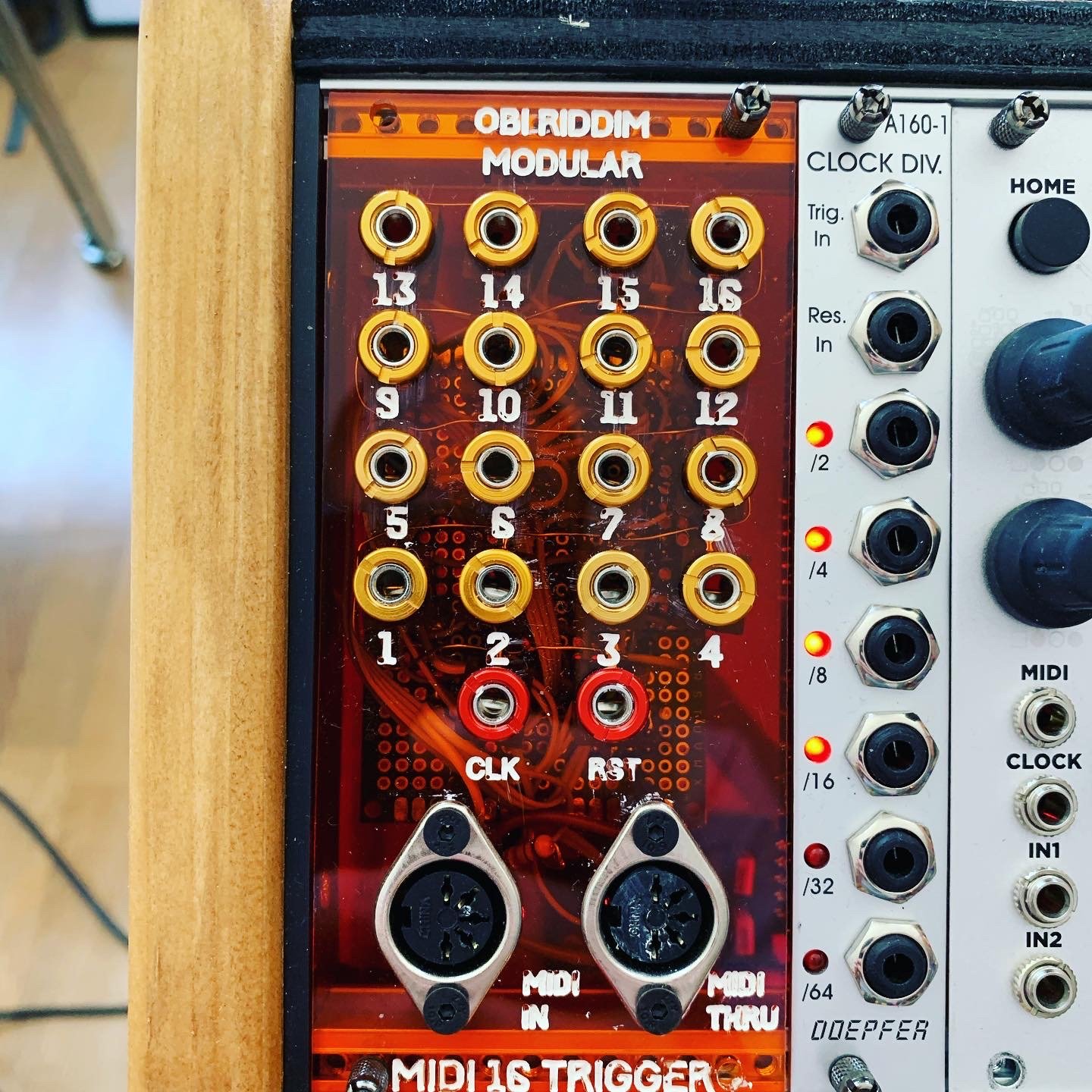

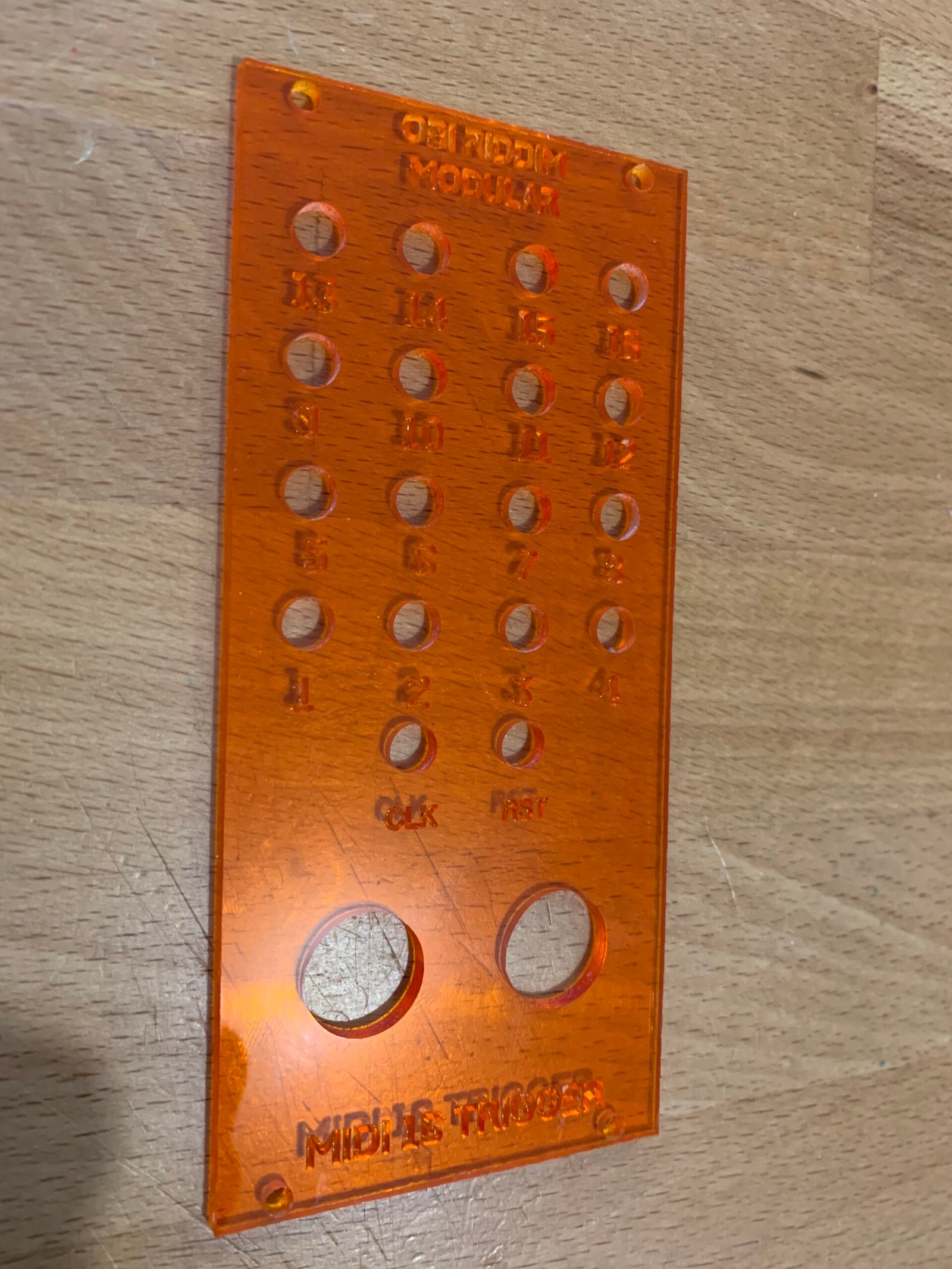

Connectique & intégration

• MIDI IN + MIDI THRU (repiquage du signal MIDI vers un autre appareil)

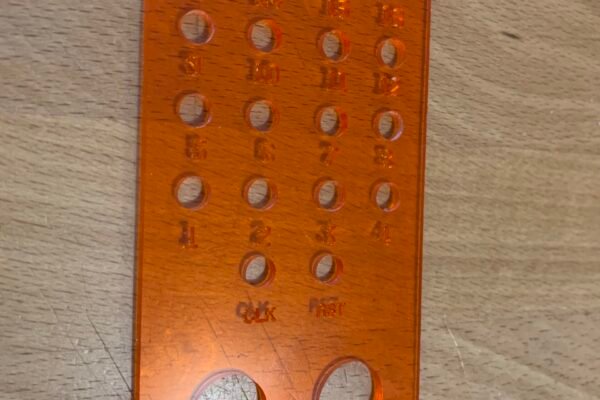

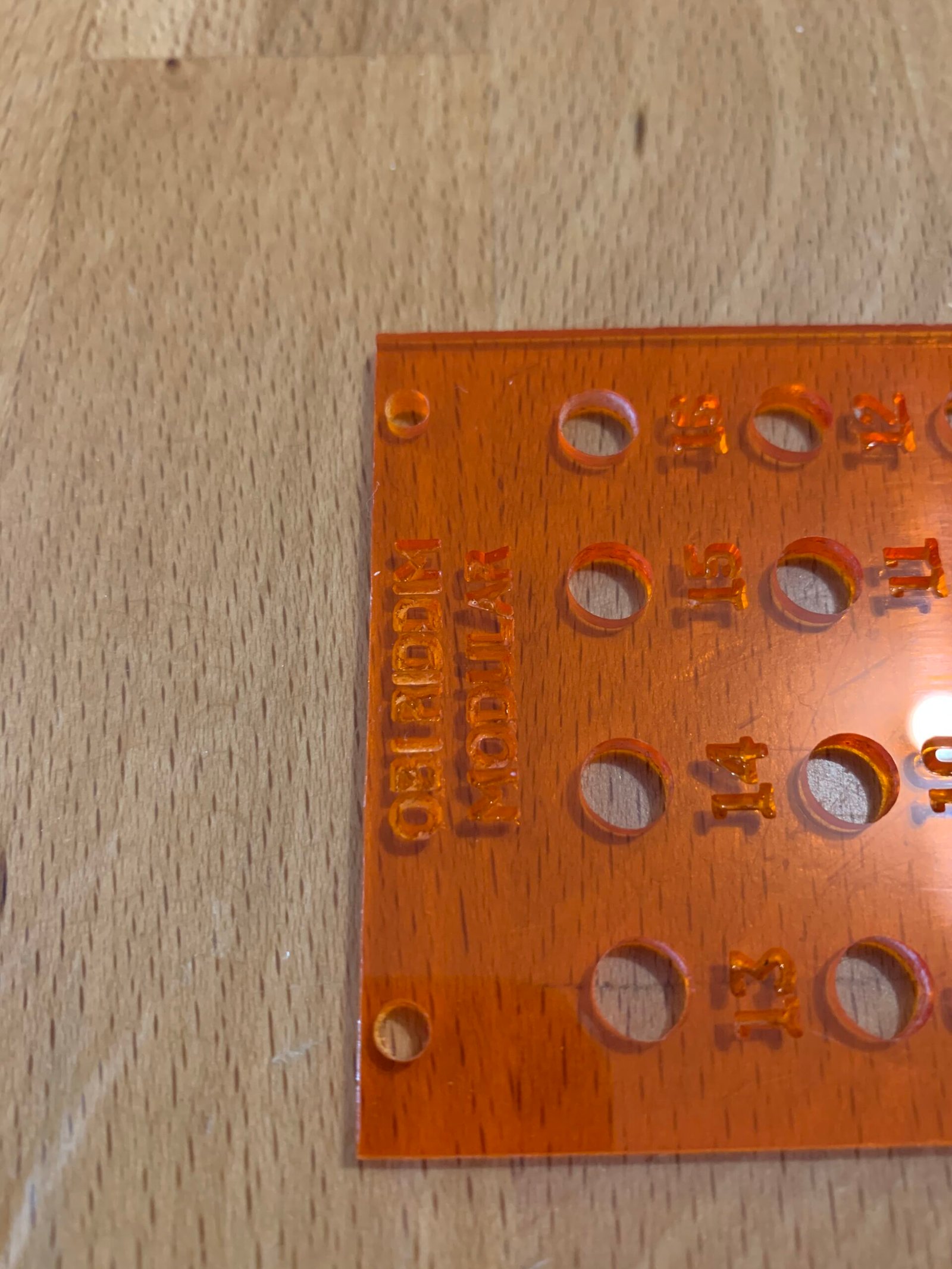

• 16 sorties trigger numérotées 1 → 16

• 1 sortie CLK

• 1 sortie RST

Conception

Module basé sur microcontrôleur type Arduino, utilisant la librairie MIDI.h, avec mapping direct des notes vers les sorties numériques et gestion du MIDI Clock/Start pour la synchro.
